חיישני עיוות לריתוך בטמפרטורות גבוהות
חיישני העיוות לריתוך בטמפרטורות גבוהות מיועדים למדידת עיוותים בפרטי מכונות וציוד תחת עומסים דינמיים בטווח טמפרטורות של ‑269°C עד +900°C.
חיישנים אלו נועדו להתקנה במקומות שבהם חיבור באמצעות דבקים קרמיים אינו אפשרי, בין אם בשל מורכבות הכנת השטח (ליטוש, הסרת שומנים וכו') או בשל ממדי האובייקט הנבדק (שאינו ניתן לטיפול תרמי לצורך הקשחת הדבק).

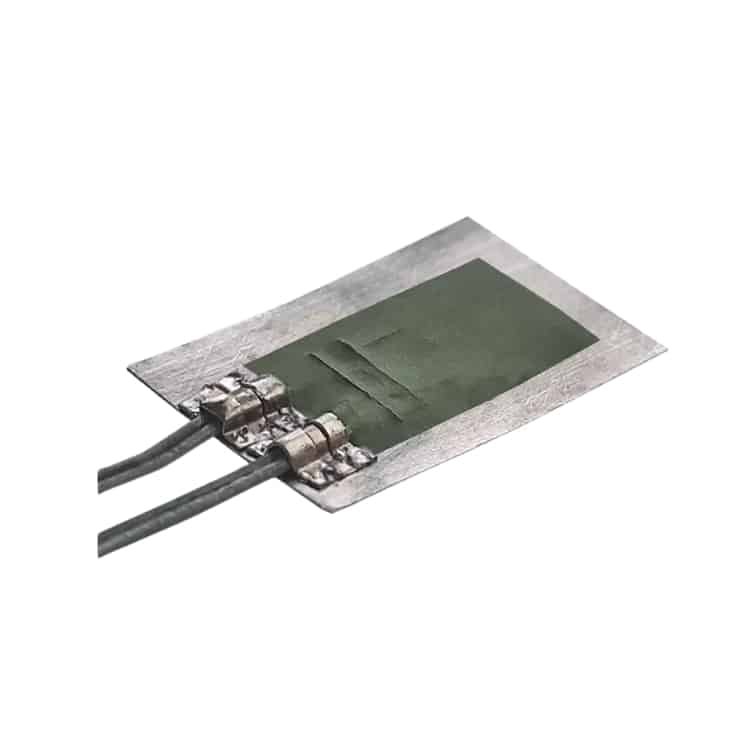

מבחינת מבנה, חיישן מסדרת WTN מבוסס על חיישן מסדרת STN, המותקן על פיסת מתכת דקה באמצעות דבק קרמי ומוגן בשכבת לכה אורגנוסיליקונית.
רשת המדידה הרגישה עשויה חוט סגסוגת ניקל-כרום בקוטר 20-30 מיקרומטר.
המצע עשוי מסופר-סגסוגת ניקל-כרום עמידה בפני חמצון וקורוזיה, שנבחרה כך שתתאים למקדם ההתפשטות התרמית של רשת המדידה.
רשת המדידה מותקנת על המצע באמצעות דבק קרמי עמיד לטמפרטורות גבוהות, המותאם לעבודה לטווח ארוך ב-900°C. הדבק הקרמי גם משמש כשכבת בידוד בין המצע לרשת המדידה ומוגן מפני לחות באמצעות לכה אורגנוסיליקונית.
חוטי ההולכה עשויים כבל כרומל/אלומל דו-גידי עם מעטפת סיליקה קלועה. קוטר הליבה האופייני הוא 0.3 מ"מ, וניתן להתאמה לפי דרישה. אורך חוטי ההולכה האופייני הוא 100 מ"מ.
